Привод для откатных ворот Came BXL Start — итальянская автоматика премиальной серии BX для частных домов с воротами весом до 400 кг и шириной до 10 м. Ключевое отличие от большинства конкурентов — двигатель на 24 В постоянного тока: тихая работа, повышенная безопасность прикосновения и встроенный энкодер для автоматического обнаружения препятствий. Встроенный контроллер ZN6 обеспечивает замедление в крайних положениях, самодиагностику устройств безопасности, автозакрытие и режим «калитки». Интенсивность — 50%. Производитель: CAME S.p.A., Италия, гарантия 3 года.
7 ключевых параметров привода
| # | Параметр | Значение | Почему это важно |
|---|---|---|---|
| 1 | Напряжение двигателя | + 24 В DC | Низковольтный двигатель работает тише 220 В-аналогов, безопасен при случайном прикосновении к открытым контактам при монтаже. Трансформатор внутри корпуса — нет внешних высоковольтных проводов к мотору |
| 2 | Система обнаружения препятствий | + Энкодер ESM | Энкодер считает обороты мотора и детектирует отклонение от нормы — при ударе о препятствие ворота останавливаются и реверсируют. Работает без фотоэлементов. Точнее токовой защиты, которая реагирует позже и с большей силой удара |
| 3 | Тип концевых выключателей | ! Механические | Пружина стопора касается микровыключателя на рейке. В отличие от магнитных герконов — подвижные части. Могут загрязниться, обледенеть при оттепели или сбить регулировку от вибрации. Требуют периодического осмотра и смазки |
| 4 | Контроллер ZN6: самодиагностика | + Есть | При включении ZN6 проверяет цепи фотоэлементов, концевиков и датчика препятствий. При обнаружении неисправности — мигает индикатор, привод блокируется до устранения. Существенно упрощает диагностику без тестера |
| 5 | Интенсивность использования | 50% | Стандартный уровень для бытового сектора: до 20–25 циклов в сутки. Для частного дома с умеренным трафиком — достаточно. Ряд бюджетных конкурентов заявляет 85%, однако для ворот 400 кг и ширины 10 м привод с 50% зарекомендовал себя надёжнее в долгосрочной перспективе |
| 6 | Ведущая шестерня редуктора | ! Пластик (расходник) | В серии BX применяются пластиковые шестерни — подтверждено наличием позиции «шестерня пластиковая BX-243» в официальном каталоге запчастей CAME. Это осознанное инженерное решение: пластик тихий и мягче рейки — при ударе ломается шестерня, а не зубчатая рейка. Цена замены умеренная, деталь доступна |
| 7 | Микровыключатель в крышке разблокировки | ! Требует контроля | Привод не работает, если крышка разблокировки не закрыта до щелчка микровыключателя. Это защитная функция — нельзя включить мотор в ручном режиме. Однако микровыключатель со временем может отходить или изнашиваться — см. раздел «Что говорят монтажники» |

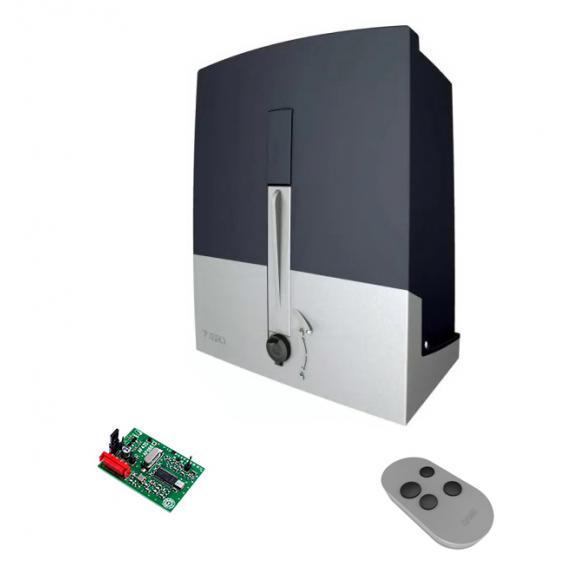

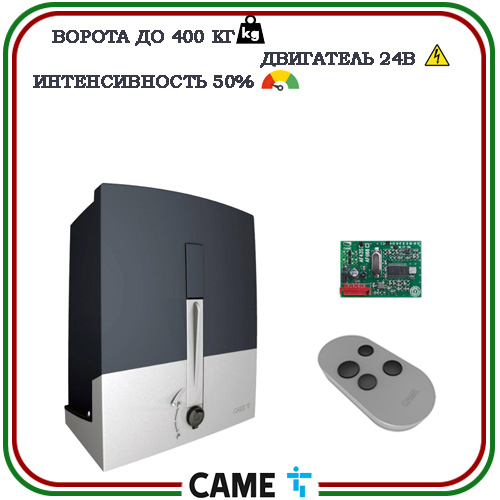

В комплект BXL Start входят:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Привод Came BXL04AGS, 24 В, встроенный блок управления ZN6 | 1 шт. | Самоблокирующийся, энкодер, механические концевики |
| Плата-радиоприёмник AF43S, 433,92 МГц | 1 шт. | Динамический и статический код, вставляется в разъём платы ZN6 |
| Пульт TOP44RGR, 4-канальный, 433,92 МГц | 1 шт. | Динамический код, корпус из поликарбоната, батарея CR2032 |
Для полноценной системы безопасности рекомендуется докупить: фотоэлементы DIR10, антенну TOP-A433N, второй пульт и сигнальную лампу серии LP24 или KIARO — все совместимы с ZN6.
Устройство и компоненты:

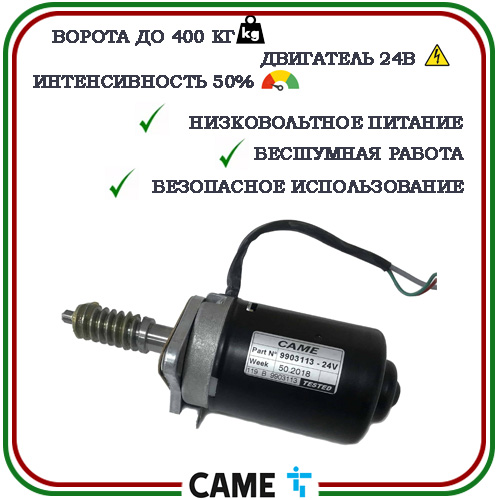

1. Двигатель 24 В с энкодером — тихий и безопасный
Двигатель постоянного тока 24 В вращается тише аналогов на 220 В за счёт нижнего рабочего напряжения. Встроенный энкодер фиксирует угловое положение ротора и передаёт данные на контроллер ZN6. При отклонении от нормальной динамики — замедлении из-за препятствия — привод останавливается и возвращает ворота назад (режим ESM). Алюминиевый литой корпус обеспечивает защиту IP44 и эффективный теплоотвод от двигателя.
Трансформатор понижения 220 В → 24 В размещён внутри корпуса привода — нет открытых высоковольтных проводов снаружи к мотору, что снижает риски при монтаже и обслуживании.
2. Встроенный контроллер ZN6 — самодиагностика и гибкая настройка
Контроллер ZN6 управляет всем циклом: замедление перед остановкой в крайних положениях, обнаружение препятствий через энкодер, самодиагностика цепей безопасности при каждом включении. Если фотоэлементы разъединились, загрязнились или крышка разблокировки не защёлкнута — индикатор сигнализирует об этом сразу, без необходимости прозванивать цепи тестером.
Функциональный набор ZN6: автозакрытие по таймеру, режим «калитки» с частичным открытием, пошаговое управление, подключение кодовых панелей, считывателей карт и Bluetooth-брелоков серии SEL. Отдельные клеммные колодки — монтаж без ошибок при параллельном подключении нескольких устройств.
3. Механические концевые выключатели и крышка разблокировки
Конечные положения ворот определяются механическими концевыми выключателями: пружина стопора, закреплённого на зубчатой рейке, давит на микровыключатель внутри привода. В отличие от магнитных герконов это подвижная система, которая требует периодического осмотра: загрязнение пружины или обледенение стопора могут привести к нечёткому срабатыванию.
Крышка разблокировки оснащена собственным микровыключателем — защитным блокиратором: привод не запускается, пока крышка не закрыта на ключ до характерного щелчка. Это конструктивная мера безопасности, исключающая случайный запуск мотора в ручном режиме. При монтаже убедитесь, что крышка защёлкивается чётко — вялый щелчок сигнализирует об износе или смещении микровыключателя.
4. Плата радиоприёмника AF43S, 433,92 МГц
Внешний радиоприёмник AF43S вставляется в разъём платы ZN6 и поддерживает динамический и статический код. Динамический (плавающий) код меняется при каждом нажатии — пульт не удаётся скопировать перехватчиком сигнала. Приёмник легко заменяется без паяльника в случае неисправности.
При установке рекомендуется подключить внешнюю антенну TOP-A433N (в комплект Start не входит): без неё дальность приёма в стандартной городской застройке может снижаться до 15–20 м. С антенной — 30–50 м.
5. Пульт TOP44RGR, 4-канальный
Корпус из поликарбоната — прочный, не желтеет на солнце и не трескается при падении. Батарея CR2032 (3 В, литиевая), диапазон рабочих температур: -20...+55 °C. Четыре канала: два свободны для управления шлагбаумом, светом или калиткой с одного пульта без дополнительных приёмников.
Память приёмника AF43S хранит до 250 пультов — достаточно для крупного объекта. Дополнительные пульты записываются по инструкции без специального оборудования.
Почему выбирают Came BXL:
- 24 В — тихий двигатель с минимальными радиопомехами — низковольтный мотор работает заметно тише 220 В-конкурентов. Актуально для жилых кварталов, где шум привода слышен из спальни.
- Энкодер ESM — остановка и реверс при препятствии без фотоэлементов — обнаруживает препятствие точнее и быстрее токовой защиты. Снижает риск повреждения автомобиля или человека при сбое фотоэлементов.
- Контроллер ZN6 с самодиагностикой — при каждом запуске проверяет все цепи безопасности. Неисправность видна по индикатору сразу, без поиска с тестером.
- Самоблокирующийся редуктор — ворота механически фиксируются при обесточивании. Взломать ворота сдвигом полотна без ключа разблокировки невозможно.
- Ворота до 10 м шириной — один из самых широких диапазонов в классе до 400 кг. Актуально для въездов с широкими пролётами и двухсторонним движением.
- Итальянское производство, гарантия 3 года — CAME S.p.A. производит автоматику более 20 лет. Сервисные центры, официальные запчасти и техподдержка доступны по всей России.
- Динамический код пульта — код меняется при каждом нажатии, не поддаётся копированию перехватчиком. Актуально для объектов с повышенными требованиями к безопасности.
- Экосистема аксессуаров ZN6 — совместимость с Bluetooth-считывателями, кодовыми панелями, GSM-модулями и умным домом без замены привода.
